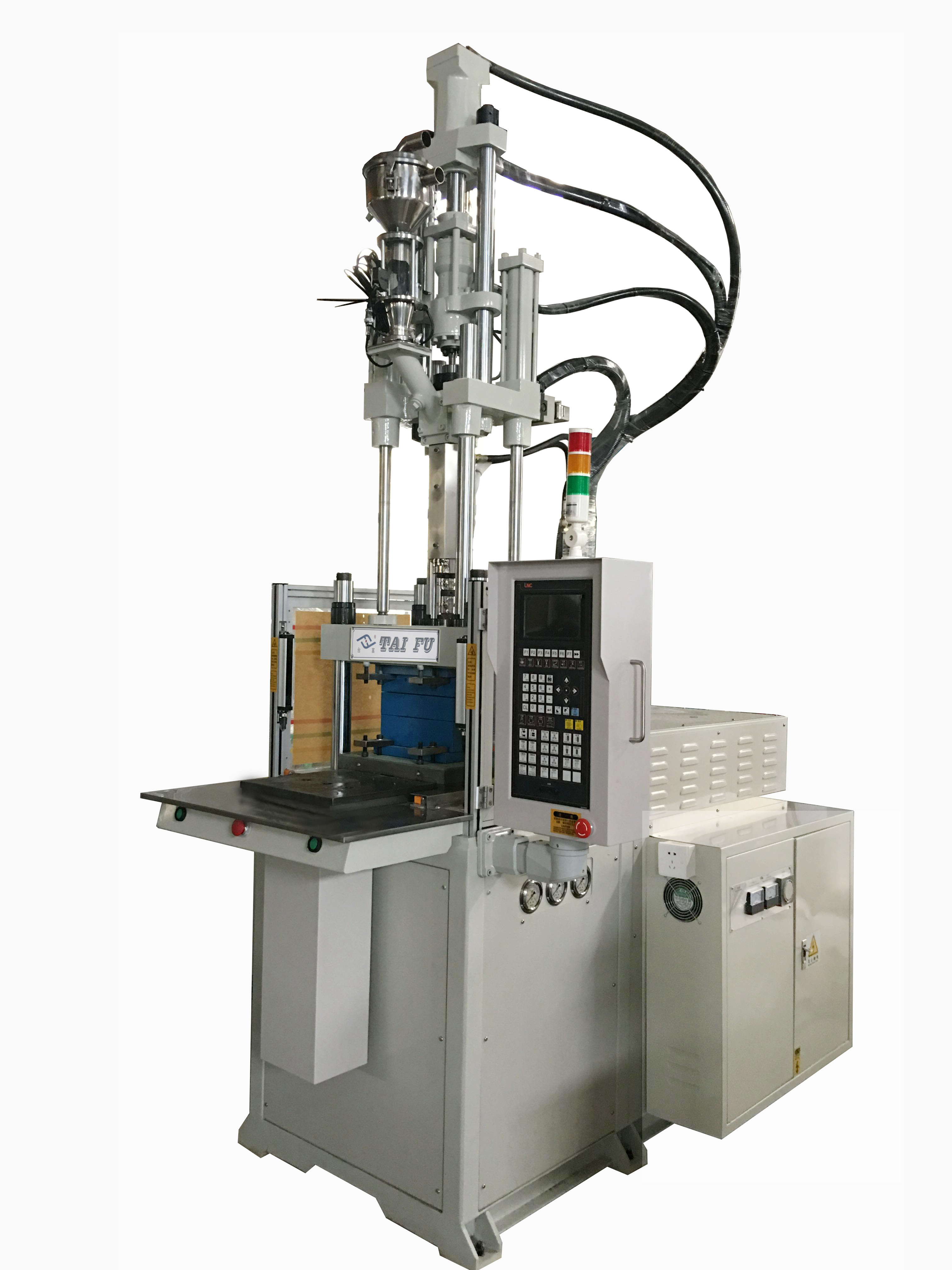

一、连接器注塑机变频器典型的控制方案

         该方案将控制比例流量阀的电流信号同时输入逆变器（AI1,GND）的模拟输入端。通过控制油泵电动机的速度,油泵的实际流量成正比的速度电机、油泵的输出功率也成正比的速度运动（见公式3）,从而达到节能的目的。根据塑料制品和工艺的要求，整体节能效果在35％ ~ 70％之间。

         从连接器注塑机电气原理可以看出，工频和频率转换与SA和KM3和KM1电气互锁，以确保不能同时进行工频运行和变频运行，以及保护系统安全运作;当选择开关SA处于中间位置时，即当电路不工作时处于零位置; SA向左转，即在第一档，KM1通电（变频运行指示器HL2接通），首先断开其常闭辅助触点，切断工频控制回路。在辅助触点闭合后，KM1通常闭合，KM2电连接。 KM1和KM2的主触头相继闭合，逆变器的主电路接通。

此时，如果有运行信号（原始系统星形三角形开始切换，并且控制线被选择进行频率转换操作，即KM2线圈通电，则DI1-COM关闭，逆变器运行，连接器注塑机开始工作。根据抽水机电脑板和流量信号（内部处理后，输出不同频率，调节电机转速，即：输出功率和压力与流量同步自动跟踪控制，可大大减少夹紧，开模振动，稳定生产过程，提高产品质量，减少机械故障，延长机器寿命。

二、变频器运行信号

         当发生异常检测时，TA-TB断开，转换器输出信号和电路被切断。TA-TC关闭后，HL1故障指示灯亮起。故障排除后，按故障复位键继续工作。当SA转换到右侧时，即原系统工作时的工频运行，保证了生产不受异常变频器的影响。

         1.3 功能代码的设定

         F0-00 0

         F0-01 1

         F0-02 3

         F0-05 现场调整

         F0-06 现场调整

         F0-09 1

         F0-10 9

         f 3-02至f 3-09外地调整数

         有关连接器注塑机变频器相关功能端子和其他功能代码的说明，请参考Taifu的相关用户手册。
